Risoluzione immagini aeree: dati precisi con i droni

La risoluzione delle immagini aeree con droni viene definita dal Ground Sample Distance (GSD), ovvero la dimensione reale sul terreno che corrisponde a un singolo pixel. Pochi centimetri di differenza nel GSD possono determinare il successo o il fallimento di un rilievo topografico, di un’ispezione strutturale o di un’analisi agronomica. Non basta avere una buona fotocamera: serve capire come altitudine, ottica, sovrapposizione e tecnologia si combinano per produrre dati affidabili. Questa guida chiarisce termini, metodi, standard operativi ed errori comuni, così da aiutarti a scegliere la soluzione giusta per ogni progetto.

Indice

Punti Chiave

Punto Dettagli
Definizione chiara del GSD Il Ground Sample Distance stabilisce quanto dettaglio è visibile nelle immagini aeree raccolte dai droni.
Standard operativi per settore Per rilievi topografici e catasto in Italia serve GSD <2 cm/pixel, mentre per agricoltura sono accettabili valori superiori.
Fotogrammetria vs LiDAR Preferisci la fotogrammetria per superfici aperte e LiDAR in presenza di vegetazione o scarsità di luce.
Best practice e normative Usa sovrapposizioni superiori al 70% e affidati a operatori ENAC per risultati affidabili e legali.

Cos’è la risoluzione delle immagini aeree: tecniche e unità di misura

Quando si parla di risoluzione in ambito aereo, il parametro centrale è il GSD. La risoluzione in rilievi con droni è misurata in GSD (cm/pixel), e indica quanti centimetri di terreno reale corrispondono a ogni pixel dell’immagine acquisita. Più il valore è basso, più l’immagine è dettagliata.

La formula pratica per calcolare il GSD è la seguente:

GSD = (Altitudine di volo x Larghezza sensore x 100) / (Lunghezza focale x Larghezza immagine in pixel)

Aumentando l’altitudine di volo, il GSD cresce e la risoluzione diminuisce. Abbassando il drone, si ottiene un GSD più piccolo e immagini più dettagliate, ma si riduce la copertura per singola passata. La scelta dell’altitudine è quindi un compromesso tra dettaglio e produttività operativa.

Ecco una tabella esemplificativa con valori tipici:

Altitudine (m) Focale (mm) Sensore (mm) GSD approssimativo (cm/pixel)
50 24 13,2 1,4
100 24 13,2 2,7
120 35 17,3 2,1
150 35 17,3 2,6
200 50 23,5 2,4

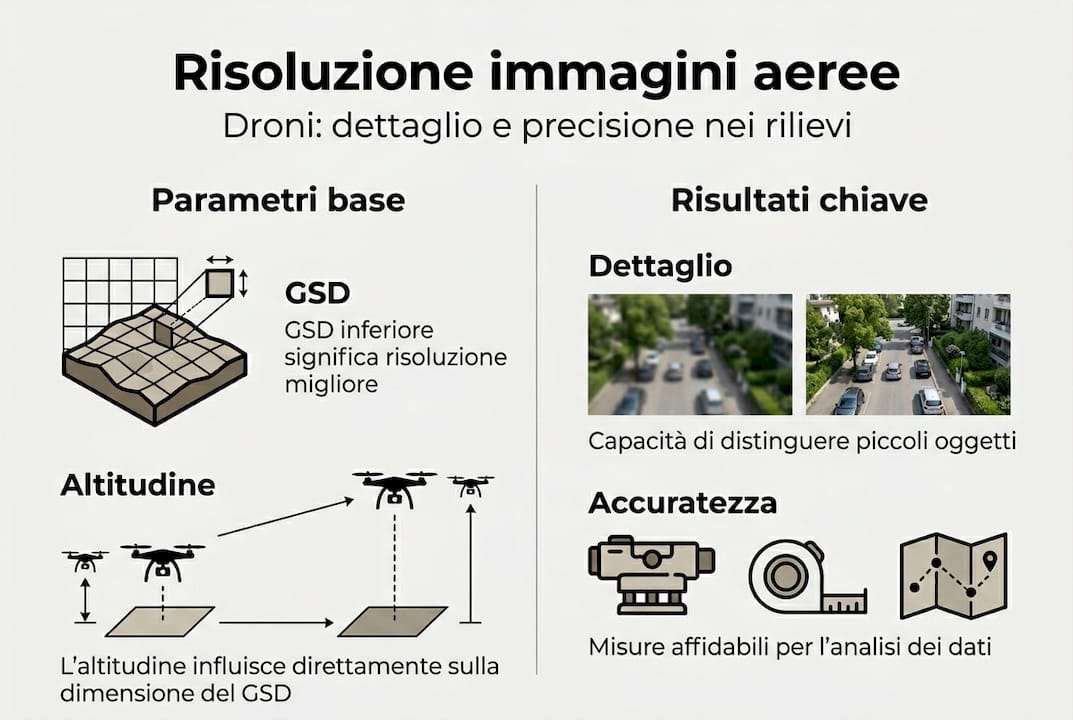

Infografica: confronto tra le diverse risoluzioni delle immagini catturate dai droni

Il GSD influisce direttamente sulla qualità delle analisi metriche: misurazioni di distanze, aree e volumi dipendono dalla precisione del dato grezzo. Per approfondire come gestire i dati raccolti, consulta la guida sulla gestione dati droni.

I principali fattori che determinano il GSD sono:

  • Altitudine di volo: il parametro più facile da modificare in campo
  • Lunghezza focale dell’obiettivo: ottiche più lunghe riducono il GSD a parità di quota
  • Dimensione del sensore: sensori più grandi catturano più dettaglio
  • Risoluzione del sensore in megapixel: influisce sulla larghezza dell’immagine in pixel

Consiglio Pro: Non confondere risoluzione e accuratezza. Un GSD di 1 cm/pixel non garantisce automaticamente una precisione metrica di 1 cm. L’accuratezza dipende anche dalla qualità del posizionamento GPS, dall’uso di punti di controllo a terra (GCP) e dalla calibrazione della fotocamera. Sono due concetti distinti che si influenzano a vicenda.

I livelli di risoluzione nei principali rilievi: quanto dettaglio serve davvero

Non tutti i progetti richiedono la massima risoluzione possibile. Volare sempre al minimo GSD significa tempi di acquisizione più lunghi, maggiori volumi di dati e costi più alti. La scelta corretta dipende dall’applicazione specifica.

leggi anche:  Video aziendali con droni: impatto e regole ENAC

Tecnico al lavoro alla scrivania mentre esamina i dati raccolti dalle immagini aeree di un drone.

Per rilievi topografici di alta precisione in Italia serve un GSD inferiore a 2 cm/pixel per ottenere cartografia tecnica conforme agli standard catastali e di progettazione. In altri contesti, valori più alti sono del tutto accettabili.

Ecco una tabella comparativa per orientarsi:

Applicazione GSD consigliato Precisione metrica Note
Topografia/catasto < 2 cm/pixel ±1-3 cm Richiede GCP o RTK
Edilizia e cantieri 2-3 cm/pixel ±3-5 cm Utile per monitoraggio avanzamento
Agricoltura di precisione 3-5 cm/pixel ±5-10 cm Indici NDVI, stress idrico
Ispezioni infrastrutture < 1 cm/pixel ±1 cm Volo ravvicinato, spesso manuale
Pianificazione urbanistica 5-10 cm/pixel ±10-15 cm Ortofoto generali

I casi in cui serve la massima risoluzione includono:

  1. Ispezioni di facciate, ponti e viadotti dove si cercano fessurazioni millimetriche
  2. Rilievi catastali con obbligo di precisione legale
  3. Modelli 3D per restauro di beni culturali
  4. Analisi strutturali post-sisma

I casi in cui una risoluzione media è sufficiente:

  1. Monitoraggio periodico di cantieri edili
  2. Mappatura agricola per indici vegetativi
  3. Pianificazione preliminare di interventi su grandi aree
  4. Documentazione fotografica aerea per comunicazione

L’uso di droni RTK (Real-Time Kinematic) permette di ridurre o eliminare la necessità di GCP fisici, mantenendo alta precisione anche su aree estese. Questo cambia radicalmente la pianificazione operativa e i costi di campo.

Dalla fotogrammetria al LiDAR: confronto strumentale e scenari specifici

La fotogrammetria aerea è la tecnica più diffusa per i rilievi con drone: elabora le immagini sovrapposte per ricostruire modelli 3D e ortofoto. Funziona molto bene su superfici aperte, edifici, terreni agricoli e aree urbane con buona illuminazione. Ma ha limiti precisi.

La fotogrammetria fallisce o produce risultati inaffidabili in questi scenari:

  • Vegetazione fitta: il bosco copre il terreno e il software non riesce a ricostruire il suolo reale
  • Ombre marcate: le zone in ombra generano artefatti nei modelli 3D
  • Superfici riflettenti: acqua, vetro e metalli lucidi confondono gli algoritmi di correlazione
  • Condizioni di luce variabile: nuvole in movimento durante il volo creano discontinuità radiometriche

In questi casi entra in gioco il LiDAR (Light Detection and Ranging), un sensore laser che misura distanze emettendo impulsi luminosi. La precisione standard in rilievi aerei con LiDAR raggiunge ±1-3 cm anche in presenza di vegetazione densa, perché il laser penetra tra le foglie e raggiunge il suolo.

“La scelta tra fotogrammetria e LiDAR non è una questione di preferenza tecnologica, ma di adeguatezza allo scenario. Usare lo strumento sbagliato significa raccogliere dati inutilizzabili, indipendentemente dalla qualità del drone.”

Il confronto con le immagini satellitari è illuminante: i migliori satelliti commerciali offrono oggi risoluzioni di 30-50 cm/pixel, lontanissime dai 1-2 cm/pixel ottenibili con un drone a bassa quota. Per qualsiasi applicazione che richieda dettaglio metrico, il drone non ha rivali.

leggi anche:  Riprese aziendali e video promozionali: storytelling d’impatto con drone professionale

Per approfondire le applicazioni specifiche, la guida LiDAR droni illustra i casi d’uso più rilevanti nel contesto italiano.

Consiglio Pro: Integra il LiDAR solo quando la fotogrammetria non è sufficiente. Il costo operativo del LiDAR è significativamente più alto. In molti cantieri edili, rilievi agricoli e mappature urbane, una buona fotogrammetria con RTK produce risultati eccellenti a costi molto più contenuti.

Metodologie di acquisizione: sovrapposizione, GCP e software

Ottenere immagini aeree di qualità non dipende solo dal drone o dalla fotocamera. Il flusso di lavoro completo, dalla pianificazione all’elaborazione, determina il risultato finale.

I passaggi chiave per un rilievo fotogrammetrico di qualità sono:

  1. Pianificazione del volo: definire GSD target, altitudine, velocità e piano di volo automatizzato
  2. Sovrapposizione delle immagini: applicare una sovrapposizione frontale del 70-85% e laterale del 60-70% per garantire la ricostruzione 3D affidabile
  3. Posizionamento GCP: distribuire punti di controllo a terra misurati con GPS differenziale, almeno 5-8 per area
  4. Acquisizione in condizioni ottimali: cielo coperto uniforme, vento sotto i 30 km/h, luce diffusa senza ombre nette
  5. Elaborazione con software dedicato: Pix4D per flussi automatizzati e integrazione GIS, Agisoft Metashape per controllo avanzato della qualità e flessibilità
  6. Validazione del dato: confronto con punti di verifica indipendenti per certificare l’accuratezza

Le condizioni meteo influenzano enormemente la qualità. Un volo con sole zenitale crea ombre dure che degradano la ricostruzione 3D. Una copertura nuvolosa uniforme è spesso preferibile per la fotogrammetria, anche se riduce la luminosità disponibile.

I flussi di lavoro ben pianificati permettono di raggiungere accuratezze planimetriche di ±2-3 cm e altimetriche di ±3-5 cm su terreni aperti con RTK. Per garantire la sicurezza delle operazioni e la conformità normativa durante l’acquisizione, è utile consultare le linee guida sulle riprese droni sicurezza ENAC.

Normative e requisiti per operazioni professionali in Italia

Eseguire rilievi aerei professionali in Italia non è libero. La normativa UAS-IT, aggiornata nel 2025 e in vigore nel 2026, definisce obblighi precisi per chi opera con droni a scopo commerciale o professionale.

Le operazioni con droni per rilievi in Italia richiedono autorizzazione ENAC, operatori registrati su D-Flight e piloti con certificazione riconosciuta. Operare senza questi requisiti espone a sanzioni amministrative significative e alla responsabilità civile in caso di incidente.

leggi anche:  Videografia aerea: vantaggi, metodi e applicazioni pratiche

Gli elementi imprescindibili per operare legalmente includono:

  • Registrazione dell’operatore UAS sulla piattaforma D-Flight di ENAC
  • Certificazione del pilota: patente A1/A3 per operazioni standard, A2 per voli ravvicinati a persone
  • Classificazione del drone: marcatura CE con categoria C0, C1, C2 o superiore secondo il regolamento europeo
  • Autorizzazioni specifiche per operazioni in spazio aereo controllato, aree urbane dense o zone sensibili
  • Copertura assicurativa obbligatoria per danni a terzi
  • Manutenzione documentata del velivolo secondo le indicazioni del costruttore

Affidarsi a operatori ENAC autorizzati elimina il rischio di non conformità e garantisce che i dati raccolti abbiano valore legale e tecnico. Per un quadro aggiornato su tutti gli obblighi, la pagina sulla normativa droni ENAC offre un riferimento completo per il 2026.

Le sanzioni per operazioni non autorizzate possono superare i 30.000 euro, oltre alla sospensione dell’attività. Non vale la pena rischiare.

Overfly.me: rilievi aerei professionali con tecnologia e autorizzazioni

Se stai pianificando un rilievo fotogrammetrico, un’ispezione infrastrutturale o una mappatura di precisione, la qualità del dato dipende tanto dalla tecnologia quanto dall’esperienza di chi la usa.

https://www.overfly.me

Overfly.me opera dal 2014 con autorizzazione ENAC per voli in ambienti urbani e complessi. Il team utilizza droni con tecnologia RTK, sensori LiDAR e fotocamere metriche calibrate, scegliendo lo strumento più adatto a ogni scenario. Ogni progetto viene pianificato con attenzione al GSD richiesto, alle condizioni operative e ai requisiti normativi. Che si tratti di un cantiere edile, di un’infrastruttura critica o di un’area agricola estesa, Overfly.me garantisce dati precisi, conformi e pronti per l’elaborazione. Contatta il team per una consulenza tecnica sul tuo progetto specifico.

Domande frequenti sulla risoluzione delle immagini aeree

Qual è il GSD consigliato per rilievi topografici in Italia?

Per la cartografia tecnica e i rilievi catastali, il GSD standard topografia deve essere inferiore a 2 cm/pixel, abbinato all’uso di GCP o droni RTK per garantire la precisione metrica richiesta.

Per quali casi conviene usare il LiDAR rispetto alla fotogrammetria?

Il LiDAR è preferibile in vegetazione fitta e in condizioni di luce sfavorevoli, dove la fotogrammetria non riesce a ricostruire correttamente il modello del terreno.

Quali permessi servono per svolgere rilievi aerei professionali in Italia?

Sono obbligatori la registrazione dell’operatore su D-Flight, la certificazione pilota ENAC e, per operazioni in aree critiche, specifiche autorizzazioni di volo.

Come evitare errori nella pianificazione della risoluzione aerea?

Verifica il GSD previsto prima del volo calcolando altitudine, focale e sensore, e scegli sovrapposizioni adeguate al rilievo per evitare lacune nella ricostruzione fotogrammetrica.
