Ottimizza i progetti BIM con rilievo 3D e Digital Twin via drone

I rilievi tradizionali richiedono settimane di lavoro sul campo, operatori numerosi e margini di errore che spesso emergono solo in fase di progettazione avanzata. Con i droni, oggi è possibile acquisire dati tridimensionali ad alta precisione su aree complesse in poche ore, generando nuvole di punti dense, ortofoto e modelli DSM pronti per l’integrazione BIM. Questo cambiamento non riguarda solo la velocità: riguarda la qualità delle decisioni progettuali, la riduzione dei rischi e la capacità di costruire gemelli digitali che accompagnano l’opera per tutto il suo ciclo di vita. In questo articolo esploriamo metodologie, workflow pratici e scenari di applicazione reale.

Indice

Come funziona il rilievo 3D con droni: workflow e precisione
Dal rilievo al BIM: integrazione dei dati e riduzione tempi
Digital Twin e monitoraggio avanzato: oltre il semplice modello 3D
Quando scegliere LiDAR, fotogrammetria o approcci misti
La prospettiva dello studio: ciò che pochi considerano nel rilievo 3D e Digital Twin
Soluzioni professionali per rilievo 3D e Digital Twin con drone
Domande frequenti

Punti Chiave

Punto	Dettagli
Workflow accelerato	I droni consentono di ridurre del 60% il tempo di acquisizione e modellazione rispetto ai metodi tradizionali.
Precisione professionale	Con sistemi RTK e gestione GCP, la precisione planimetrica arriva a 2-3 cm adatta anche ai grandi progetti architettonici.
Scelte flessibili	Scegliere tra fotogrammetria, LiDAR o combinazione a seconda delle condizioni ambientali e degli obiettivi del progetto.
BIM e Digital Twin	L’integrazione diretta nei software di modellazione abbatte i costi e abilita nuovi sistemi avanzati di controllo e manutenzione.

Come funziona il rilievo 3D con droni: workflow e precisione

Dopo questa introduzione, esploriamo come si esegue realmente un rilievo 3D con droni, quali passi seguire e le performance misurabili in cantiere.

La metodologia principale per il rilievo 3D con droni è l’aerofotogrammetria, che genera nuvole di punti dense da immagini sovrapposte acquisite durante voli programmati con sovrapposizione frontale e laterale del 70-80%. Il processo si articola in fasi ben definite, ognuna delle quali influenza direttamente la qualità del prodotto finale.

Le fasi principali del workflow aerofotogrammetrico:

Pianificazione del volo: definizione delle quote, delle strisciate, della sovrapposizione e dei punti di controllo a terra (GCP). In contesti urbani complessi, questa fase richiede attenzione alle zone d’ombra e agli ostacoli verticali.
Acquisizione immagini: il drone esegue il volo programmato, scattando fotogrammi con frequenza calibrata. La qualità dell’ottica e le condizioni di luce influenzano direttamente la risoluzione del prodotto finale.
Elaborazione SfM (Structure from Motion): le immagini vengono elaborate con algoritmi di feature matching e bundle adjustment, generando la nuvola di punti densa, il modello digitale di superficie (DSM) e l’ortofoto georeferenziata.
Controllo qualità: verifica degli RMSE sui GCP, analisi della densità della nuvola di punti e validazione geometrica del modello.

I dati prodotti, nuvola di punti, ortofoto ad alta risoluzione e DSM, sono direttamente utilizzabili nelle piattaforme BIM e GIS più diffuse. La rilievo 3D con drone applicata a opere civili complesse dimostra come anche strutture articolate possano essere rilevate con risultati eccellenti.

Parametro	Fotogrammetria tradizionale	Drone RTK + GCP
Precisione planimetrica	5-10 cm	2-3 cm
Tempo di acquisizione	2-5 giorni	2-6 ore
Copertura per sessione	Limitata	Ettari in una giornata
Costo operativo	Alto	Ridotto del 40-60%

La precisione raggiungibile con fotogrammetria RTK è di 2-3 cm in planimetria, con RMSE inferiore a 9 cm rispetto alla scansione laser terrestre (TLS), usando da 5 a 13 GCP distribuiti strategicamente secondo schemi stratificati o a corner.

“La distribuzione ottimale dei GCP non è uniforme: in contesti urbani, concentrarli agli angoli dell’area e in punti di controllo intermedi garantisce una riduzione significativa delle distorsioni geometriche del modello.”

Consiglio Pro: In aree urbane con edifici alti, pianifica sempre voli obliqui aggiuntivi per catturare le facciate verticali. La sovrapposizione frontale standard non è sufficiente per modellare correttamente le superfici verticali di strutture complesse.

Dal rilievo al BIM: integrazione dei dati e riduzione tempi

Una volta raccolti i dati 3D, il passaggio chiave è la loro traduzione efficace nei workflow BIM: analizziamo come e perché questo processo sia oggi cruciale.

Il processo ScanToBIM converte le nuvole di punti in modelli parametrici IFC compatibili con Revit, Archicad e le principali piattaforme BIM. I dati da drone integrati in BIM tramite ScanToBIM permettono di ridurre i tempi di modellazione fino al 60%, eliminando la necessità di misurazioni manuali ripetute e riducendo drasticamente gli errori di trascrizione.

Il flusso operativo tipico si sviluppa in questi passaggi:

Importazione della nuvola di punti nella piattaforma BIM (es. Revit tramite ReCap o plugin dedicati).
Segmentazione semantica degli elementi: solai, pareti, pilastri, aperture.
Modellazione parametrica degli elementi strutturali e architettonici sopra la nuvola di riferimento.
Verifica delle interferenze (clash detection) tra il modello BIM e la geometria reale rilevata.
Esportazione del modello in formato IFC per la condivisione multidisciplinare.

Questo approccio trasforma radicalmente la gestione del progetto. Invece di partire da rilievi manuali imprecisi, il team lavora su una base geometrica verificata, riducendo le revisioni in fase esecutiva e i costi di variante. Puoi approfondire gli output dei rilievi fotogrammetrici per capire esattamente quali formati e prodotti aspettarti da un rilievo professionale con drone.

Confronto tra approccio tradizionale e drone-based per la modellazione BIM:

Fase	Metodo tradizionale	Metodo drone + ScanToBIM
Raccolta dati sul campo	5-10 giorni	1-2 giorni
Modellazione BIM	15-20 giorni	6-8 giorni
Revisioni e correzioni	Frequenti	Ridotte del 70%
Precisione geometrica	Variabile	Costante e verificabile

La riduzione dei tempi complessivi di progetto non è un dato marginale. Per grandi studi che gestiscono più commesse in parallelo, recuperare due settimane per ogni progetto significa aumentare la capacità produttiva in modo significativo senza aumentare l’organico.

Digital Twin e monitoraggio avanzato: oltre il semplice modello 3D

Integrata l’informazione in BIM, si apre la strada verso applicazioni ancora più evolute: ecco come si arriva al Digital Twin e alla gestione intelligente nel tempo.

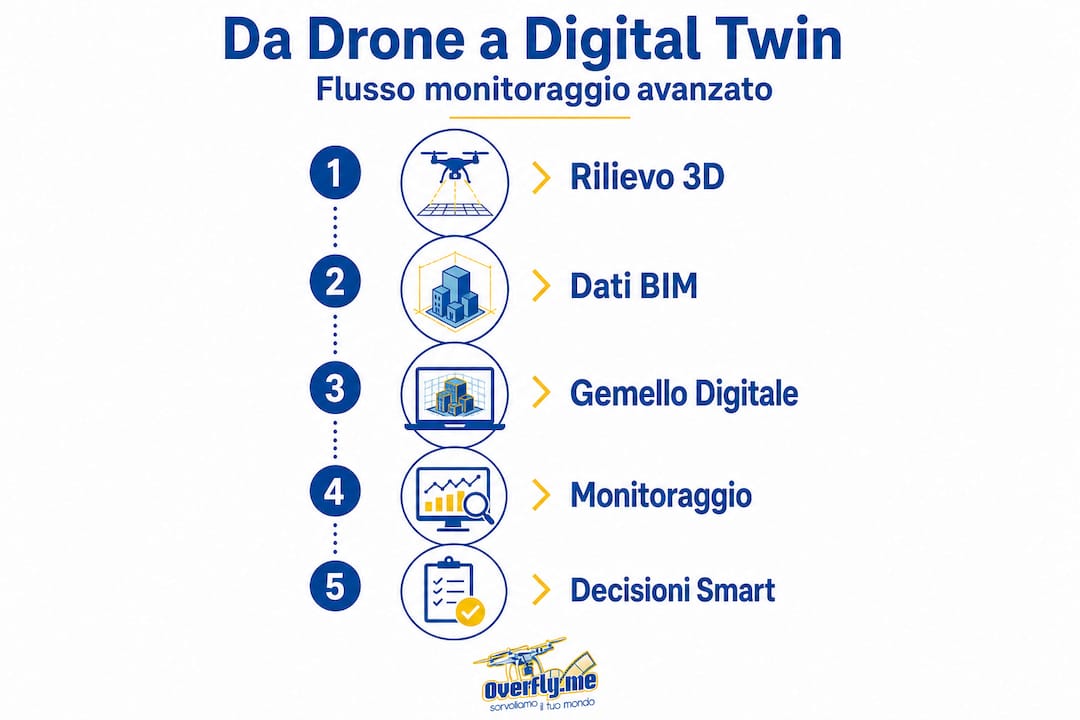

Un Digital Twin non è semplicemente un modello 3D aggiornato. È una replica digitale dinamica di un’opera fisica, capace di ricevere dati in tempo reale, simulare scenari e supportare decisioni operative. I modelli HBIM e BIM come base per Digital Twin abilitano simulazioni strutturali, energy modeling e manutenzione predittiva integrando sensori IoT distribuiti sull’opera.

Le applicazioni concrete del Digital Twin in edilizia avanzata includono:

Simulazione strutturale: il modello riceve dati da sensori di deformazione e vibrazione, permettendo di rilevare anomalie prima che diventino critiche.
Energy modeling: integrazione con dati climatici e di consumo per ottimizzare le prestazioni energetiche dell’edificio nel tempo.
Manutenzione predittiva: algoritmi che analizzano i dati dei sensori IoT per pianificare interventi prima che si verifichino guasti, riducendo i costi di gestione.
Facility management: il gemello digitale diventa la piattaforma operativa per tutto il ciclo di vita dell’opera, dalla costruzione alla dismissione.
Aggiornamento periodico tramite drone: rilievi ripetuti nel tempo permettono di aggiornare il Digital Twin con le variazioni geometriche reali dell’opera.

“Il valore di un Digital Twin cresce nel tempo: più dati vengono acquisiti, più il modello diventa accurato e più le previsioni di manutenzione diventano affidabili. Il rilievo iniziale con drone è solo il punto di partenza.”

Consiglio Pro: Non sovradimensionare la rete di sensori IoT nella fase iniziale. Inizia con sensori critici sui punti strutturali più sollecitati e amplia progressivamente la rete man mano che il modello predittivo si consolida. Questo approccio riduce i costi iniziali e permette di validare il sistema prima di scalarlo.

Quando scegliere LiDAR, fotogrammetria o approcci misti

Ogni progetto presenta sfide diverse: affrontiamo ora come e quando scegliere tra le principali tecnologie di rilievo per ottenere il massimo valore in funzione dello scenario.

La scelta tra fotogrammetria e LiDAR non è mai banale. In presenza di vegetazione densa che favorisce il LiDAR, la fotogrammetria fatica a penetrare lo strato verde per rilevare il terreno sottostante, mentre il laser scanner aereo riesce a filtrare la vegetazione e restituire il modello del suolo. Condizioni di vento forte o nebbia richiedono la riprogrammazione del volo, e in contesti urbani o di patrimonio storico sono necessari GCP aggiuntivi e approcci HBIM specifici.

Quando privilegiare la fotogrammetria:

Superfici aperte con buona visibilità e illuminazione uniforme.
Rilievi di facciate e architetture con texture ricche (patrimonio storico, edifici complessi).
Budget contenuto con requisiti di precisione standard.
Produzione di ortofoto ad alta risoluzione per documentazione.

Quando privilegiare il LiDAR:

Aree con vegetazione fitta o foreste.
Rilievi notturni o in condizioni di luce variabile.
Necessità di alta densità di punti su superfici riflettenti o scure.
Infrastrutture lineari (strade, ferrovie, linee elettriche).

Puoi approfondire l’uso del LiDAR con droni nei rilievi tecnici e consultare la guida completa ai rilievi LiDAR per scenari specifici. Per i progetti edilizi, i vantaggi della fotogrammetria con droni restano spesso la scelta più efficiente in termini di costo-beneficio.

Gli approcci ibridi, fotogrammetria per le superfici e LiDAR per le aree vegetate o le strutture complesse, rappresentano oggi la soluzione più adottata nei grandi progetti infrastrutturali dove nessuna tecnologia singola copre tutti i requisiti.

La prospettiva dello studio: ciò che pochi considerano nel rilievo 3D e Digital Twin

Dopo aver chiarito il quadro delle tecnologie, è utile sottolineare alcune verità poco discusse che possono incidere su successo, errori e valore del rilievo nei grandi studi.

Il punto che più spesso viene sottovalutato non è la tecnologia del drone, ma la qualità del workflow di elaborazione. Il processo SfM, che comprende feature matching, bundle adjustment e dense MVS (Multi-View Stereo), può produrre risultati molto diversi a parità di drone e condizioni di volo, a seconda di come viene configurato e supervisionato. La gestione ottimale dei GCP in contesti urbani e l’evoluzione verso tecniche come il Gaussian Splatting per il patrimonio architettonico stanno ridefinendo cosa sia possibile ottenere rispetto alla fotogrammetria tradizionale.

Molti studi si concentrano sull’acquisto o il noleggio del drone migliore, trascurando che l’expertise nell’elaborazione post-volo è ciò che determina realmente la qualità del prodotto finale. Un operatore esperto con un drone di fascia media produce spesso risultati migliori di un operatore inesperto con l’attrezzatura più costosa del mercato.

Sul fronte dei Digital Twin, il rischio principale è creare un gemello digitale preciso al momento del rilievo iniziale e poi non aggiornarlo. Un modello che non evolve con l’opera fisica perde rapidamente il suo valore operativo. La strategia più efficace prevede rilievi periodici con drone a costi contenuti, integrati con i dati IoT, per mantenere il Digital Twin allineato alla realtà senza investimenti periodici pesanti. Questa continuità è ciò che trasforma un modello 3D in uno strumento gestionale reale.

Soluzioni professionali per rilievo 3D e Digital Twin con drone

Per chi desidera applicare concretamente queste tecnologie ai propri progetti, ecco dove trovare soluzioni e supporti professionali dedicati.

Overfly.me lavora con studi di architettura e ingegneria su tutto il territorio italiano, offrendo rilievi aerofotogrammetrici, acquisizioni LiDAR e supporto all’integrazione BIM con un approccio su misura per ogni commessa. Ogni progetto parte da un’analisi delle esigenze specifiche: tipo di opera, livello di precisione richiesto, software BIM in uso e obiettivi di lungo periodo.

Esplora i vantaggi droni in edilizia per capire quali soluzioni si adattano meglio al tuo contesto progettuale. Se stai pianificando operazioni in ambienti regolamentati o complessi, le guide normative droni ti aiuteranno a navigare il quadro autorizzativo ENAC con chiarezza. Contattaci per una consulenza tecnica iniziale: analizziamo insieme il tuo progetto e definiamo la strategia di acquisizione dati più efficiente.

Domande frequenti

Che livello di precisione posso ottenere con il rilievo 3D tramite droni in progetti edilizi?

La precisione planimetrica tipica varia tra 2 e 3 cm usando sistemi RTK e GCP ben posizionati, con RMSE inferiore a 9 cm rispetto alla scansione laser terrestre.

Come si integrano i dati raccolti da drone nei modelli BIM più diffusi?

Grazie ai processi ScanToBIM, le nuvole di punti vengono convertite in modelli parametrici IFC per software come Revit e Archicad, riducendo i tempi di modellazione fino al 60%.

Quando è consigliato utilizzare la tecnologia LiDAR rispetto alla fotogrammetria?

Il LiDAR è preferibile in presenza di vegetazione densa o condizioni difficili, dove la fotogrammetria non riesce a penetrare lo strato verde per restituire il modello del suolo sottostante.

Quali vantaggi immediati si ottengono adottando i Digital Twin nei progetti edilizi?

I Digital Twin abilitano simulazioni e manutenzione predittiva integrata tramite sensori IoT, trasformando il modello BIM in uno strumento operativo attivo per tutta la vita dell’opera.
