Lidar con droni: precisione per cantieri edili

Quando tempi, precisione e conformità normativa sono cruciali in cantiere, affidarsi ai servizi di rilievo Lidar con droni autorizzati può fare la differenza tra successo e rallentamenti. Il Lidar montato su droni crea dettagliati modelli 3D grazie ai suoi impulsi laser, secondo tecnologie regolamentate da ENAC ed EASA su tutto il territorio italiano. Droni Lidar offrono rilievi rapidi, affidabili e conformi agli standard internazionali, permettendo ai professionisti edilizi di ottenere documentazione certificata per progettazione, verifica e gestione dei lavori.

Indice

Cos’è il lidar con droni e come funziona
Principali tipi di sistemi lidar uav
Normativa enac ed easa per i rilievi
Applicazioni tecniche in edilizia e cantieri
Vantaggi, limiti e differenze rispetto alla fotogrammetria
Rischi, errori comuni e requisiti tecnici

Elementi Chiave

Punto	Dettagli
Tecnologia Lidar	Il Lidar utilizza impulsi laser per misurare distanze e creare nuvole di punti 3D, rendendolo efficace per rilevamenti edili.
Droni Autorizzati	L’utilizzo di droni autorizzati con sensori Lidar fornisce misurazioni sub-centimetriche, essenziali per il controllo qualità in cantiere.
Normativa ENAC ed EASA	È fondamentale rispettare le normative ENAC ed EASA per garantire la legalità e la sicurezza delle operazioni di rilievo.
Integrazione Dati	I dati acquisiti attraverso Lidar possono essere integrati nei flussi BIM, migliorando coordinamento e monitoraggio dei progetti.

Cos’è il Lidar con droni e come funziona

Il Lidar, acronimo di Light Detection and Ranging, rappresenta una tecnologia di telerilevamento attivo che utilizza impulsi laser per misurare distanze con precisione millimetrica. A differenza dei metodi tradizionali, il Lidar emette propri raggi luminosi e calcola le distanze in base al tempo necessario affinché la luce riflessa ritorni al sensore. Questo metodo di telerilevamento attivo consente di generare dense nuvole di punti 3D che rappresentano con accuratezza il terreno, la vegetazione e le strutture. Quando montato su droni, il Lidar trasforma la raccolta dati in un processo rapido e affidabile, particolarmente utile per i cantieri edili dove servono misurazioni dettagliate e immediate.

Il funzionamento è basato su principi fisici semplici ma rivoluzionari. Il sensore emette migliaia di impulsi laser al secondo, scandendo superfici attraverso angoli orizzontali e verticali. Ogni impulso rimbalza contro gli oggetti sottostanti, e il tempo di ritorno del segnale riflesso permette al sistema di calcolare la distanza esatta. Il drone acquisisce così non solo posizioni orizzontali, ma anche coordinate di elevazione (Z) e l’intensità del segnale riflesso. Questo significa che da un singolo sorvolo puoi ottenere un modello tridimensionale completo del tuo cantiere, incluse quote di terreno, posizionamenti strutturali e persino la penetrazione attraverso la vegetazione per rilevare il terreno sottostante. I dati vengono elaborati attraverso software specializzato che classifica automaticamente i punti per creare modelli di superficie digitale (DSM) e modelli digitali di elevazione (DTM).

Per i professionisti del settore edile, la combinazione di droni autorizzati e sensori Lidar rappresenta uno strumento decisivo per il controllo qualità durante la costruzione. Puoi monitorare l’avanzamento lavori con precisione sub-centimetrica, verificare conformità geometriche delle strutture e documentare lo stato dei lavori in tempo reale. I servizi di rilievo Lidar con droni che Overfly.me propone includono acquisizione dati, elaborazione della nuvola di punti e generazione di restituti cartografici pronti per l’uso nei tuoi progetti. La velocità di acquisizione, unita alla precisione dei dati, riduce significativamente i tempi rispetto ai metodi tradizionali di rilevamento terrestre, permettendoti di prendere decisioni consapevoli in pochi giorni anziché settimane. Se desideri approfondire come questa tecnologia si applica specificamente ai cantieri, i rilievi Lidar con droni funzionano combinando telerilevamento aereo e processing sofisticato per garantire risultati conformi agli standard nazionali.

Consiglio professionale Quando commissioni un rilievo Lidar per il tuo cantiere, richiedi sempre la validazione dei dati tramite stazioni di riferimento a terra, poiché questo garantisce accuratezza anche in ambienti complessi e assicura che i tuoi elaborati siano certificati e attendibili per finalità progettuali e amministrative.

Principali tipi di sistemi Lidar UAV

Nel mercato dei servizi aerofotogrammetrici con droni, i sistemi Lidar si dividono principalmente in due categorie costruttive che determinano la qualità e l’efficienza della raccolta dati. Il primo tipo è il Lidar a configurazione statica multi-array, dove più sensori sono disposti in arrangiamento sferico attorno al drone per garantire copertura continua ad altissima risoluzione. Questo approccio permette di acquisire dati da molteplici angolazioni contemporaneamente, riducendo il numero di passaggi necessari sul cantiere. Il secondo tipo è il Lidar a singolo array rotante, che utilizza un sensore unico in rotazione per scandire l’area in modo efficiente. Sebbene questo sistema occupi meno spazio e consumi meno energia rispetto alla configurazione multi-array, richiede percorsi di volo più precisi per garantire copertura completa. Entrambi gli approcci presentano compromessi tra risoluzione, area di copertura, consumo energetico e usura meccanica, e la scelta dipende dalle specifiche esigenze del tuo progetto.

Oltre alla configurazione fisica, i sistemi Lidar per droni si differenziano per il tipo di sensore e metodologia di acquisizione. I sistemi a ritorno discreto rappresentano la soluzione più diffusa per applicazioni edili, in quanto catturano il primo e ultimo ritorno del segnale laser, creando nuvole di punti 3D precise e gestibili dal punto di vista computazionale. I sistemi Lidar a forma d’onda completa, invece, registrano l’intera curva di ritorno del segnale, offrendo maggior dettaglio ma richiedendo capacità di elaborazione dati significative. Esiste anche la tecnologia di conteggio di fotoni, utilizzata per applicazioni specializzate e ad altissima risoluzione, ma risulta meno comune per il rilievo edile standard. I droni professionali impiegano tipicamente laser nel vicino infrarosso e integrazioni GPS e IMU, garantendo la georeferenziazione precisa dei dati raccolti.

Per i cantieri in Italia, Overfly.me propone soluzioni Lidar che combinano sensori affidabili con metodologie di rilievo aerofotogrammetrico su larga scala adatte agli ambienti urbani e complessi. La scelta tra configurazioni diverse dipende da fattori cruciali come l’estensione dell’area da rilevare, il livello di dettaglio richiesto, i tempi di acquisizione e il budget disponibile. Un cantiere di piccole dimensioni con esigenze di precisione millimetrica potrebbe beneficiare di un sistema rotante ottimizzato, mentre un grande complesso edilizio potrebbe richiedere la copertura simultanea offerta da configurazioni multi-array. Indipendentemente dalla tipologia scelta, i dati acquisiti vengono elaborati presso i nostri laboratori con software certificati per generare ortofoto, modelli tridimensionali e restituti cartografici conformi agli standard nazionali e internazionali.

Consiglio professionale Quando valuti quale sistema Lidar scegliere per il tuo cantiere, considera non solo la risoluzione nominale ma anche il tempo totale di acquisizione e il tempo di elaborazione: un sistema più veloce potrebbe compensare una risoluzione leggermente inferiore se ti permette di ottenere i restituti in tempi più brevi per il tuo cronoprogramma.

Normativa ENAC ed EASA per i rilievi

Operare con droni per rilievi Lidar in Italia non è una questione puramente tecnica, ma anche legale. L’ENAC (Ente Nazionale per l’Aviazione Civile) è l’autorità che garantisce la conformità alle normative europee nel territorio italiano. Overfly.me possiede le dovute autorizzazioni ENAC per operare in ambienti urbani e complessi, elemento cruciale che distingue i servizi professionali da iniziative improvvisate. La normativa europea che regola tutto il settore è lo standard EASA per le operazioni con droni, il quale stabilisce un approccio basato sul rischio che suddivide le attività in tre categorie: aperta, specifica e certificata. Per i rilievi Lidar su cantieri edili, la maggior parte delle operazioni rientra nella categoria specifica, richiedendo valutazioni di sicurezza dedicate e autorizzazioni preventive. Gli operatori devono registrarsi e rispettare regole appropriate al peso del drone e alla natura dell’attività svolta.

I regolamenti europei EU 2019/947 e 2019/945 stabiliscono il quadro legale completo per i sistemi aeromobili senza pilota, coprendo certificazioni, formazione dei piloti, autorizzazioni operative e standard tecnici. Questi regolamenti armonizzano l’uso dei droni in tutta l’Unione Europea, inclusa l’Italia, garantendo che operatori come Overfly.me seguano protocolli identici ovunque operino. La conformità normativa non è facoltativa: copre aspetti di sicurezza, privacy e responsabilità civile in attività commerciali di rilievo e mappatura con droni equipaggiati Lidar. Significa che ogni sorvolo è documentato, ogni dato è tracciato, e ogni responsabilità è chiaramente attribuita. Per i professionisti edili che commissionano servizi, questo rappresenta una garanzia di affidabilità legale e assicurativa.

Quando scegli di affidare un rilievo Lidar per il tuo cantiere, verifica sempre che il fornitore possieda le autorizzazioni ENAC esplicite per la zona geografica e il tipo di operazione prevista. Alcuni cantieri richiedono autorizzazioni supplementari a causa della prossimità a aeroporti, zone abitate o infrastrutture critiche. Overfly.me gestisce questa complessità amministrativa, assicurando che ogni progetto sia correttamente autorizzato prima dell’esecuzione. La normativa ENAC ed EASA non rappresenta un ostacolo burocratico, ma una protezione: garantisce che i dati Lidar che ricevi siano stati acquisiti in conformità agli standard internazionali di sicurezza e che i restituti cartografici siano legalmente riconosciuti per scopi progettuali, amministrativi e assicurativi. Questo aspetto normativo differenzia significativamente i servizi professionali da soluzioni improvvisate o non regolamentate.

Consiglio professionale Prima di commissionare un rilievo Lidar, chiedi al fornitore di allegare copia dell’autorizzazione ENAC specifica per il tuo cantiere e per le date di esecuzione previste: questa documentazione è essenziale qualora i tuoi dati debbano essere utilizzati a fini legali, assicurativi o amministrativi presso enti pubblici.

Applicazioni tecniche in edilizia e cantieri

I rilievi Lidar con droni trovano applicazioni concrete e immediate nei cantieri edili italiani, trasformando il modo in cui progettisti e direttori di cantiere affrontano il monitoraggio e la documentazione. La tecnologia consente di creare mappe tridimensionali precise del terreno e delle superfici costruite, supportando la progettazione architettonica, l’analisi strutturale e la pianificazione del progetto. Un cantiere tipico beneficia dall’acquisizione rapida di dati ad alta precisione: puoi mappare il terreno naturale prima dello scavo, monitorare gli assestamenti durante la costruzione, e verificare la conformità geometrica delle strutture in corso d’opera. Questo tipo di acquisizione dati Lidar per modellazione del terreno migliora significativamente l’accuratezza delle misurazioni rispetto ai metodi tradizionali e abilita il monitoraggio efficiente durante tutte le fasi costruttive.

Un’applicazione particolarmente rilevante è il tracciamento dell’avanzamento lavori e la validazione del progetto esecutivo. Ogni settimana o ogni due settimane, un rilievo Lidar cattura la situazione del cantiere generando una nuvola di punti 3D che rappresenta esattamente lo stato delle costruzioni. Puoi confrontare questi dati con il progetto BIM, verificare se fondazioni, muri e strutture verticali rispettano le quote previste e le tolleranze geometriche. Il sistema registra anche l’intensità del segnale riflesso, permettendo di distinguere materiali diversi e di verificare la completezza delle lavorazioni. Inoltre, il Lidar penetra vegetazione e ostacoli visivi, utile quando devi mappare il terreno sottostante in aree parzialmente coperte. I dati georeferenziati tramite GPS e unità inerziali garantiscono che ogni misura sia legata a coordinate geografiche precise, essenziale per coordinare attività su grandi cantieri con più settori di lavoro.

Altre applicazioni tecniche includono l’ispezione di stabilità dei pendii, la documentazione di infrastrutture critiche e la pianificazione della sicurezza. Su cantieri in zona collinare o montana, il Lidar cattura rapidamente la geometria dei versanti per valutare rischi di instabilità e progettare interventi di consolidamento. La tecnologia Lidar consente rapida acquisizione dati anche in ambienti difficili, generando modelli digitali del terreno essenziali per valutazione del rischio e pianificazione della manutenzione. Per i servizi che Overfly.me propone, questo significa fornire elaborati cartografici, ortofoto ad altissima risoluzione, e report tecnici che documentano lo stato del cantiere in modo incontestabile. I dati possono essere integrati direttamente nei flussi BIM, alimentando modelli informativi che facilitano coordinamento tra progettista, impresa e direzione lavori. La velocità di acquisizione e l’affidabilità dei dati riducono contenziosi legati a discrepanze progettuali, accelerando il cronoprogramma e migliorando la qualità finale dell’opera.

Consiglio professionale Programma i rilievi Lidar regolarmente dal primo scavo fino al completamento della struttura portante, non solo all’inizio e alla fine: questo approccio iterativo cattura l’evoluzione del cantiere e fornisce evidenze documentali preziose in caso di verifiche amministrative o controversie contrattuali con appaltatori.

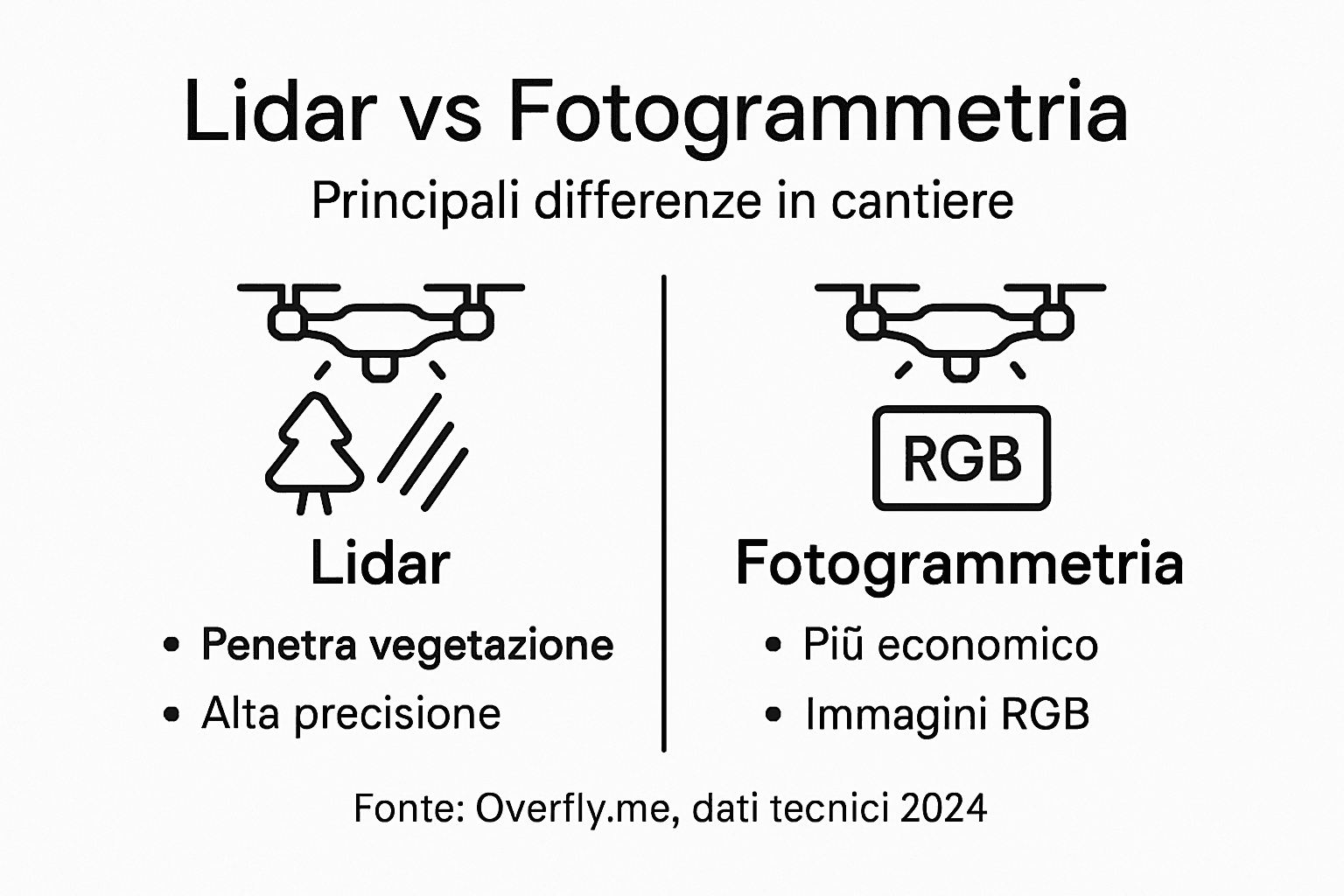

Vantaggi, limiti e differenze rispetto alla fotogrammetria

Lidar e fotogrammetria rappresentano due approcci complementari ma fondamentalmente diversi per acquisire dati tridimensionali di un cantiere. La fotogrammetria ricostruisce modelli 3D a partire da fotografie sovrapposte, fornendo rappresentazioni visive dettagliate ideali per la documentazione architettonica e la mappatura delle texture. È una tecnologia passiva che dipende dalla qualità dell’illuminazione, dalla nitidezza delle immagini e dalla capacità del software di riconoscere punti omologhi tra foto successive. Il Lidar, invece, è una tecnologia attiva che emette impulsi laser e misura direttamente le distanze, generando nuvole di punti ad altissima densità e accuratezza. La ricerca su scansione 3D e tecnologie di cattura mostra che il Lidar eccelle nella penetrazione di ostacoli visivi e nella produzione di modelli del terreno accurati, mentre la fotogrammetria si affida fortemente alla qualità visiva e all’illuminazione.

I vantaggi principali del Lidar sono evidenti in cantieri complessi. Innanzitutto, il Lidar penetra la vegetazione e gli ostacoli, permettendoti di mappare il terreno naturale anche in aree coperte da rami, reti di protezione o strutture temporanee. La fotogrammetria non può fare questo: vede solo ciò che è visibile dalla superficie. Secondo, il Lidar non risente delle condizioni di illuminazione e può operare anche in giornate nuvolose o con scarsa visibilità, mentre la fotogrammetria richiede condizioni luminose ottimali per risultati affidabili. Terzo, il Lidar produce automaticamente coordinate XYZ precise per milioni di punti senza bisogno di calibrazione fotogrammetrica complessa. I limiti del Lidar riguardano principalmente il costo dell’attrezzatura e la mancanza di informazioni colorimetriche: la nuvola di punti Lidar non include colori, solo geometria. Inoltre, il Lidar è meno preciso nella cattura di dettagli superficiali fini come crepature, texture e finiture architettoniche che la fotogrammetria documenta perfettamente.

Nella pratica cantieristica, le due tecnologie sono spesso complementari. Utilizza il Lidar quando hai bisogno di cartografia del terreno sotto vegetazione, monitoraggio volumetrico veloce e misure geometriche ad alta precisione. Utilizza la fotogrammetria quando devi documentare dettagli architettonici, verificare finiture, catturare il colore dei materiali per scopi amministrativi o creare modelli visivamente realistici per presentazioni ai committenti. Overfly.me propone entrambi i servizi, permettendoti di scegliere in base alle esigenze specifiche del progetto: un cantiere di scavo beneficia da Lidar per mappare il terreno e i movimenti di terra, mentre un edificio in completamento beneficia da fotogrammetria per controllare la qualità dei lavori di finitura. In molti casi, combinare entrambe le tecnologie offre la documentazione più completa e affidabile possibile.

Ecco una tabella che mette a confronto le principali differenze operative tra Lidar e fotogrammetria nei rilievi di cantiere:

Caratteristica	Lidar con droni	Fotogrammetria con droni
Principio di funzionamento	Impulsi laser attivi	Fotografie digitali sovrapposte
Precisione geometrica	Sub-centimetrica, anche su terreni irregolari	Dipendente da qualità foto e luce
Influenza ostacoli/vegetazione	Penetra attraverso ostacoli leggeri	Limitata alle superfici visibili
Informazioni sul colore	Solo geometria, senza texture	Colore e dettaglio visivo
Condizioni di utilizzo	Anche con poca luce o nuvole	Necessaria luce uniforme
Costo dell’attrezzatura	Più elevato	Generalmente più contenuto

Consiglio professionale Se il tuo cantiere include sia scavi e movimenti terra che lavorazioni di finitura, commissiona un rilievo Lidar all’inizio per mappare il terreno naturale e controllare i volumi di scavo, poi una fotogrammetria nella fase finale per documentare la qualità esecutiva e creare un modello BIM visualmente accurato per l’as-built.

Rischi, errori comuni e requisiti tecnici

Operare con droni Lidar su cantieri edili comporta rischi operativi reali che richiedono gestione rigorosa. I principali rischi includono errori dell’operatore, mancata conformità normativa e fattori ambientali come condizioni meteo avverse che degradano la qualità dei dati e compromettono la sicurezza del volo. Uno dei rischi più subdoli è la pianificazione insufficiente del volo, che porta a copertura incompleta del cantiere e conseguentemente a lacune nei dati quando vengono elaborati. Un altro rischio critico è l’errata calibrazione del sensore Lidar: se il sistema non è calibrato correttamente, tutte le misure risulteranno sistematicamente errate, inutilizzabili per scopi tecnici. Anche gli errori nella gestione delle operazioni con droni e valutazione dei rischi sono frequenti: mancanza di valutazione SORA (Specific Operations Risk Assessment), insufficiente analisi degli ostacoli aerei, o equipaggio non addestrato adeguatamente. Infine, gli errori di elaborazione dati costituiscono una minaccia sottile: la nuvola di punti grezzi deve essere classificata e filtrata correttamente, altrimenti il modello finale contiene rumore e imprecisioni.

I requisiti tecnici per operazioni Lidar professionali sono stringenti e non negoziabili. Innanzitutto, il personale deve avere certificazioni di pilota secondo le normative ENAC ed EASA, con formazione specifica per operazioni in categoria specifica. Il drone deve integra GPS con precisione RTK o PPK, fondamentale per georeferenziare ogni punto acquisito. L’autonomia di volo deve essere sufficiente per coprire l’area senza interruzioni: voli troppo brevi significano più passate e più tempo di operazione, aumentando rischi e costi. Il sensore Lidar stesso deve essere sottoposto a validazione metrologica periodica per garantire che la precisione dichiarata sia effettivamente rispettata. Ulteriori requisiti includono compliance con regolamenti EASA ed ENAC, valutazione formale dei rischi SORA, e qualifiche appropriate dell’equipaggio, insieme a selezione di sistemi aeromobili con carico utile, sensori e resistenza di volo adeguati alle specifiche operative del cantiere.

Gli errori comuni che Overfly.me evita mediante protocolli consolidati includono la mancanza di stazioni di riferimento a terra (GCP) per validazione e correzione dati, il volo in condizioni meteo marginali che degradano la qualità Lidar, e la sottovalutazione dell’effetto della vegetazione sulle misure di terreno. Un errore operativo frequente è non effettuare rilievi di controllo che permettano di verificare l’accuratezza dei dati acquisiti rispetto a punti topografici noti. Molti fornitori non qualificati saltano anche la documentazione formale della calibrazione del sensore e della tracciabilità metrologia. Per cantieri in Italia, Overfly.me garantisce conformità ENAC completa, equipaggio certificato, sensori validati metrologicamente, e processamento dati attraverso software riconosciuti e verificati. Ogni rilievo include controlli di qualità espliciti e restituti accompagnati da relazioni tecniche che documentano metodologie, limitazioni e incertezze di misura.

Di seguito una tabella riassuntiva dei rischi più comuni nelle operazioni Lidar in edilizia e le corrispondenti misure preventive:

Rischio operativo	Possibili conseguenze	Misura preventiva consigliata
Errata pianificazione del volo	Copertura dati incompleta	Definire percorso dettagliato e GCP
Calibrazione sensore assente	Errori sistematici nelle misure	Controllo metrologico prima del volo
Volo in condizioni meteo avverse	Dati degradati, rischio incidente	Monitoraggio meteo e rinvio missione
Personale non certificato	Violazione normativa, sanzioni	Utilizzo esclusivo di piloti abilitati
Errori nella post-elaborazione	Modelli imprecisi o inutilizzabili	Software certificato e controlli qualità

Consiglio professionale Prima di affidare un rilievo Lidar al tuo fornitore, richiedi la copia del certificato di calibrazione metrologia del sensore e la documentazione della valutazione SORA specifica per il tuo cantiere: questi due documenti garantiscono che il servizio rispetta standard tecnici e normativi reali, non promesse commerciali.

Scopri la precisione dei rilievi Lidar con Overfly.me per il tuo cantiere

Nel mondo dell’edilizia la necessità di misurazioni precise e rapide rappresenta una sfida quotidiana. Come spiegato nell’articolo, tecnologie come il Lidar montato su droni offrono un vantaggio cruciale per mappare con accuratezza millimetrica il terreno e le strutture, anche in presenza di ostacoli o vegetazione. Questi rilievi permettono di controllare ogni fase di costruzione, prevenire errori costosi e garantire il rispetto delle normative ENAC ed EASA. Se stai cercando un partner affidabile che unisca competenza tecnica a sicurezza operativa, Overfly.me è la soluzione ideale.

Affidati a Overfly.me per i tuoi rilievi aerofotogrammetrici e Lidar con droni in tutta Italia. Grazie alle nostre autorizzazioni ENAC ed esperienza consolidata potrai seguire l’evoluzione del cantiere con precisione sub-centimetrica e sicurezza normativa. Scopri tutti i nostri servizi e richiedi una consulenza personalizzata visitando il sito Overfly.me. Unisciti alle tante imprese e professionisti che hanno trasformato la gestione dei loro cantieri con i nostri rilievi geospaziali e il servizio di timelapse cantieri per un controllo continuo e visivo nel tempo.

Domande Frequenti

Cos’è il Lidar e come funziona con i droni?

Il Lidar è una tecnologia di telerilevamento che utilizza impulsi laser per misurare distanze con alta precisione. Montato su droni, il Lidar permette di acquisire dati 3D del terreno e delle strutture, generando nuvole di punti grazie al tempo di ritorno della luce riflessa.

Quali sono i principali vantaggi del Lidar rispetto alla fotogrammetria?

Rispetto alla fotogrammetria, il Lidar offre una maggiore precisione nelle misurazioni, può penetrare vegetazione e ostacoli visibili, e funziona anche in condizioni di scarsa illuminazione, rendendolo particolarmente utile in cantieri complessi.

Come garantire la qualità dei dati raccolti tramite Lidar?

È fondamentale richiedere la validazione dei dati tramite stazioni di riferimento a terra (GCP). Questo assicura un’accuratezza elevata anche in ambienti complessi e rende i dati utilizzabili per scopi progettuali e amministrativi.

Quali sono i requisiti normativi per operare con droni Lidar nei cantieri?

Per operare con droni per rilievi Lidar, è necessario rispettare le normative dell’ENAC e dell’EASA, che includono autorizzazioni specifiche, registrazione dell’operatore e formazione del pilota, garantendo così la sicurezza e la legalità delle operazioni.
