Cosa sono i rilievi termografici: guida per professionisti

I rilievi termografici non sono semplici fotografie a colori caldi e freddi. Sono procedure diagnostiche non invasive che trasformano le radiazioni infrarosse emesse da superfici in mappe di temperatura leggibili, utili per individuare problemi nascosti che nessun sopralluogo visivo ordinario potrebbe rivelare. Confondere un rilievo termografico con uno scatto termico qualunque è un errore che costa caro: si perdono informazioni critiche, si rimandano interventi urgenti e si sottovalutano rischi reali. In questa guida spieghiamo cosa sono, come funzionano e perché sono diventati indispensabili per chi gestisce edifici e impianti fotovoltaici.

Indice

Punti Chiave

Punto Dettagli
Tecnologia non invasiva I rilievi termografici utilizzano immagini a infrarossi per diagnosticare senza interventi distruttivi.
Applicazioni multiple La termografia è fondamentale sia in edilizia che per la manutenzione di impianti fotovoltaici.
Normative indispensabili Seguire norme come UNI EN ISO e IEC garantisce affidabilità e validità dei rilievi.
Utilizzo di droni Droni con termocamere garantiscono ispezioni rapide, sicure e complete su grandi superfici.
Interpretazione dati Classificare le anomalie tramite differenze di temperatura guida interventi mirati di manutenzione.

Cosa sono i rilievi termografici: definizione e principi di funzionamento

Ogni oggetto con temperatura superiore allo zero assoluto emette radiazioni nel campo dell’infrarosso. Una termocamera non fa altro che catturare questa radiazione invisibile all’occhio umano e convertirla in un’immagine, chiamata termogramma, dove ogni colore corrisponde a un valore di temperatura superficiale. La distribuzione di queste temperature rivela in modo immediato dove c’è un’anomalia: una dispersione termica, un componente surriscaldato, un’infiltrazione d’acqua nascosta sotto un intonaco.

I rilievi termografici sono procedure standardizzate di monitoraggio e diagnostica mediante termografia a infrarossi, regolate dalla normativa UNI EN ISO 18434-1:2018. Non si tratta quindi di una pratica empirica, ma di un processo codificato con criteri precisi di esecuzione, interpretazione e reportistica.

I principali ambiti in cui i rilievi termografici trovano applicazione includono:

  • Isolamento termico degli edifici: individuazione di ponti termici, dispersioni e difetti nelle coibentazioni
  • Impianti elettrici: rilevamento di connessioni difettose, sovraccarichi e deterioramenti prima che causino guasti o incendi
  • Impianti fotovoltaici: identificazione di hotspot, celle danneggiate e anomalie nei moduli in esercizio
  • Controllo dell’umidità: individuazione di infiltrazioni e ristagni nascosti in pareti e solai
  • Manutenzione industriale: ispezione di motori, pompe, linee elettriche in tensione

Per chi lavora nel settore edilizio, comprendere la terminologia delle immagini aeree aiuta a leggere correttamente la documentazione prodotta durante i rilievi.

Ambiti di applicazione dei rilievi termografici in edilizia e impianti fotovoltaici

In edilizia, la termografia interviene dove l’occhio non arriva. Un ponteggio o uno scasso nel muro non sono necessari: la termocamera rivela dall’esterno o dall’interno dove il calore si disperde, dove l’umidità ha infiltrato una parete, dove l’isolante è stato posato male. La termografia individua dispersioni termiche, ponti termici, umidità e problemi agli impianti elettrici e fotovoltaici con un’accuratezza impossibile da raggiungere con sopralluoghi tradizionali.

leggi anche:  Ispezioni con drone di ripetitori di segnale telefonico

Tecnico al lavoro in cantiere con drone e termocamera per monitorare lo stato dell’edificio

Per gli impianti fotovoltaici, il discorso cambia scala: si tratta di ispezionare centinaia o migliaia di moduli in modo sistematico. Qui entra in gioco il drone con termocamera. Un operatore a terra impiegherebbe giorni per ispezionare un impianto utility-scale; un drone termico copre la stessa superficie in poche ore, senza fermare la produzione. La termografia riconosce hotspot negli impianti fotovoltaici, garantendo ispezioni periodiche e report rapidi secondo la norma IEC TS 62446-3.

Gli scenari concreti in cui questa tecnologia porta valore reale sono:

  • Impianti fotovoltaici industriali o utility: individuazione precoce di celle bypass attivate, diodi guasti, delaminazioni
  • Edifici storici: rilevamento di disomogeneità nelle murature senza interventi invasivi
  • Capannoni industriali: ispezione rapida di coperture e impianti elettrici in quota
  • Edifici residenziali in riqualificazione: diagnosi energetica per certificare il fabbisogno e progettare gli interventi

I servizi di termografia con droni per fotovoltaico e l’utilizzo di droni termici per il fotovoltaico consentono di ottenere dati completi e certificati in tempi che i metodi tradizionali non possono competere. Anche la termografia aerea con droni è oggi una pratica consolidata per chi gestisce impianti di medie e grandi dimensioni.

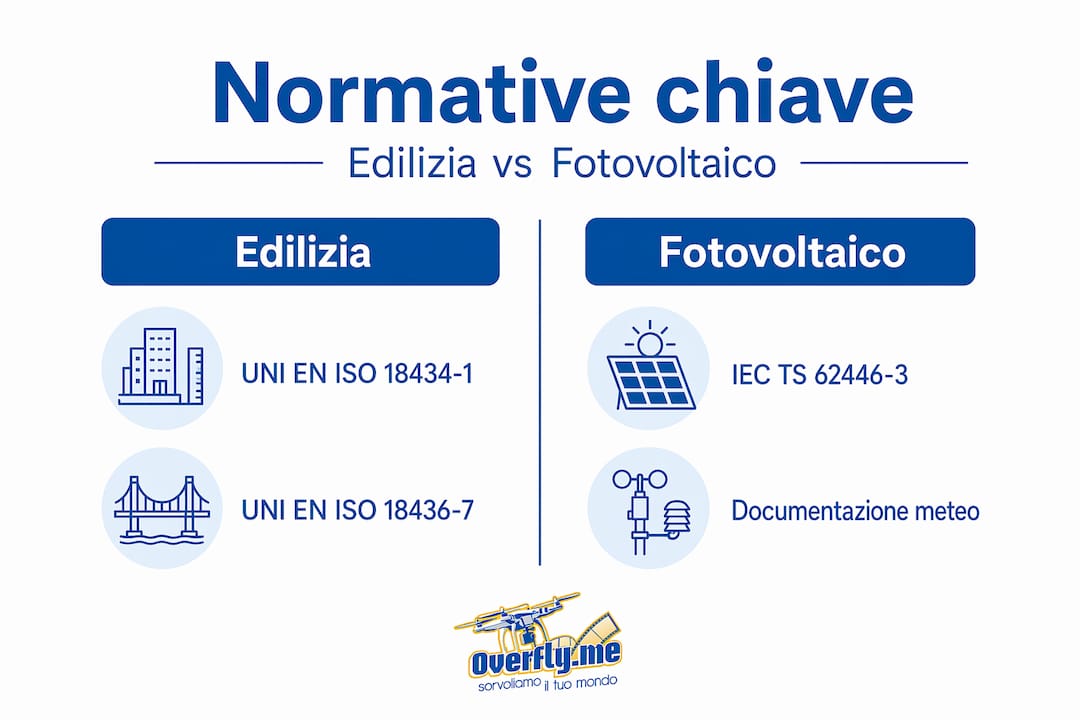

Infografica: confronto tra le normative sulla termografia applicata all’edilizia e agli impianti fotovoltaici

Normative e standard tecnici per i rilievi termografici professionali

Un rilievo termografico eseguito senza rispettare le norme di riferimento non ha valore legale né tecnico. Le principali normative che ogni professionista deve conoscere sono:

  1. UNI EN ISO 18434-1:2018: definisce la procedura generale per l’ispezione termografica di impianti meccanici ed elettrici
  2. UNI EN ISO 18436-7:2014: stabilisce i requisiti per la certificazione degli operatori termografici
  3. IEC TS 62446-3:2017: norma specifica per l’ispezione termografica a infrarossi di moduli e impianti fotovoltaici in esercizio

La UNI EN ISO 18434-1:2018 e la UNI EN ISO 18436-7:2014 definiscono procedure, certificazioni e criteri per rilievi e operatori qualificati. Non basta avere una termocamera: serve saper interpretare quello che si vede, documentarlo correttamente e firmarlo con una certificazione valida.

Per gli impianti fotovoltaici, la IEC TS 62446-3:2017 impone condizioni meteo minime, tra cui un irraggiamento solare superiore a 600 W/m², e definisce gli elementi da ispezionare periodicamente, le soglie di anomalia e i contenuti minimi del report.

Chi vuole operare correttamente deve anche tenere conto della normativa per operatori droni e delle regolamentazioni ENAC in Italia, che disciplinano l’uso dei droni in contesti urbani e industriali.

Consiglio Pro: Per garantire validità legale e qualità dei report termografici, affidarsi esclusivamente a operatori con certificazione UNI EN ISO 18436-7 e strumenti tarati periodicamente da laboratori accreditati. Un report non conforme può essere contestato in sede di collaudo o assicurativa.

Tecnologie e metodologie per rilievi termografici efficienti con droni

La qualità di un rilievo termografico dipende dalla tecnologia impiegata. Le termocamere radiometriche montate su drone misurano la temperatura assoluta di ogni pixel dell’immagine, permettendo confronti nel tempo e la produzione di mappe termiche georeferenziate. Le termocamere radiometriche per drone raggiungono risoluzioni fino a 640×512 pixel e sensibilità termica inferiore a 50 mK, sufficiente per distinguere anomalie di pochi decimi di grado.

leggi anche:  Droni per ispezioni industriali: vantaggi nei siti produttivi complessi

Principali tecnologie e pratiche operative per rilievi di qualità:

  • Termocamera radiometrica stabilizzata: elimina le vibrazioni e mantiene la messa a fuoco su ogni fotogramma
  • Fusione dati RGB e termici: sovrapporre l’immagine visibile al termogramma permette di distinguere lo sporco da un danno reale al modulo
  • Pianificazione del volo automatizzata: percorsi ottimizzati sulla geometria dell’impianto garantiscono copertura uniforme e nessun modulo saltato
  • Analisi comparativa nel tempo: confrontare termogrammi di campagne successive consente di monitorare l’evoluzione di un’anomalia
Parametro Valore minimo consigliato Impatto sul risultato
Irraggiamento solare 600 W/m² Hotspot visibili e misurabili
Sensibilità termica < 50 mK Individuazione anomalie lievi
Risoluzione termocamera 640×512 px Dettaglio su moduli singoli
Velocità del vento < 5 m/s Stabilità di volo e immagini

La sicurezza e la precisione del rilievo dipendono anche dalle autorizzazioni ENAC, dalla certificazione del pilota e dal rispetto delle condizioni meteo indicate dalle norme.

Consiglio Pro: Integrare sempre immagini RGB con i dati termici. Un pannello coperto da residui organici può mostrare temperature anomale che non corrispondono a danni reali. La sovrapposizione visuale elimina i falsi positivi e riduce i costi di intervento inutili.

Per approfondire, la guida all’ispezione fotovoltaico con drone termico e l’articolo sui benefici della termografia con droni offrono ulteriori dettagli operativi.

Come interpretare i risultati dei rilievi termografici e applicazioni pratiche per la manutenzione

Avere un termogramma non basta. Il valore di un rilievo termografico si misura nella capacità di trasformare quell’immagine in una decisione di manutenzione concreta. Il parametro chiave è la differenza di temperatura ΔT tra la zona anomala e il riferimento circostante. La classificazione delle anomalie secondo ΔT prevede tre livelli: 1-10 °C per monitoraggio, 11-25 °C per intervento pianificato, oltre 25 °C per intervento immediato.

ΔT (°C) Livello di criticità Azione consigliata
1-10 Anomalia lieve Monitoraggio periodico
11-25 Anomalia significativa Intervento pianificato entro 30 giorni
Oltre 25 Anomalia critica Intervento immediato

In edilizia, le dispersioni termiche si concentrano su tetto e coperture (20-30%), pareti (15-25%), serramenti (10-20%) e infiltrazioni (10-25%). Questi dati orientano le priorità di intervento nella riqualificazione energetica.

Per usare i risultati in modo operativo, un approccio strutturato prevede:

  1. Raccolta e validazione dei termogrammi secondo i criteri della norma applicabile
  2. Classificazione delle anomalie per ΔT e localizzazione precisa sull’impianto o sull’edificio
  3. Correlazione con dati storici dell’impianto o della struttura per distinguere anomalie nuove da condizioni note
  4. Redazione del piano manutentivo con priorità, tempi e risorse necessarie
  5. Verifica post-intervento tramite nuovo rilievo per confermare l’efficacia del lavoro eseguito

La pagina su rilievo visivo e termico a confronto e quella dedicata all’interpretazione del drone termico sono utili per approfondire la lettura dei dati raccolti.

Perché i rilievi termografici sono strumenti insostituibili per aziende e professionisti nel 2026

C’è un pregiudizio diffuso nel settore: la termografia viene trattata come una fase accessoria, qualcosa da aggiungere a fine progetto per “completare la documentazione”. È un errore costoso. In realtà, la termografia è qualitativa e va sempre integrata con dati storici e altre analisi tecniche, ma proprio per questo il suo valore è strategico: non sostituisce la diagnosi dell’ingegnere, la potenzia.

La termografia mappa la memoria termica dell’edificio, rivelando disomogeneità nelle murature e composizioni materiali che nessun documento d’archivio potrebbe descrivere con altrettanta precisione. Un palazzo del 1950 ristrutturato tre volte ha strati di storia costruttiva che emergono solo con i gradienti termici.

leggi anche:  Ispezione tralicci con droni: sicurezza e tecnologia

Noi crediamo che nel 2026 il rilievo termografico non sia più una scelta, ma un requisito professionale. Chi progetta riqualificazioni energetiche senza termografia sta lavorando alla cieca. Chi gestisce un impianto fotovoltaico senza ispezioni periodiche sta accumulando perdite silenziose che si materializzeranno in guasti improvvisi. L’innovazione nei sensori e nei droni sta abbattendo i costi di accesso a questa tecnologia, ma il vero salto qualitativo lo fanno le aziende che integrano i benefici termografia con droni in un processo manutentivo sistematico, non episodico.

La termografia non è uno strumento per trovare problemi. È uno strumento per non farsi trovare impreparati.

Servizi professionali di rilievo termografico con droni per aziende e professionisti

Se hai capito quanto la qualità di un rilievo termografico dipenda dalla tecnologia, dall’esperienza dell’operatore e dalla conformità normativa, sai già che non è un servizio da affidare al primo fornitore disponibile.

https://www.overfly.me

Overfly.me esegue rilievi termografici con droni per impianti fotovoltaici, edifici e infrastrutture in tutta Italia, con operatori certificati secondo la normativa ENAC e strumenti radiometrici di ultima generazione. Ogni intervento produce report certificati e conformi alle norme IEC e UNI EN ISO, pronti per collaudi, perizie e piani manutentivi. Il risultato non è una serie di immagini termiche: è un documento operativo che guida le tue decisioni. Se vuoi capire come strutturare un piano di ispezione efficace, trovi anche 10 consigli pratici per ispezioni con droni direttamente sul sito.

Domande frequenti sui rilievi termografici

Cosa si intende esattamente per rilievi termografici?

I rilievi termografici sono procedure di monitoraggio e diagnostica non invasiva che utilizzano immagini a infrarossi per misurare la temperatura superficiale e individuare anomalie in impianti ed edifici, secondo le norme UNI EN ISO.

Quali sono i vantaggi dell’uso di droni per rilievi termografici?

La termografia con drone permette ispezioni veloci su grandi superfici senza fermare la produzione dell’impianto né esporre il personale a rischi in quota o in aree difficilmente accessibili.

Quali normative regolano i rilievi termografici per impianti fotovoltaici?

La IEC TS 62446-3:2017 stabilisce criteri tecnici, condizioni meteo minime e requisiti di documentazione per le ispezioni termografiche a infrarossi sui moduli fotovoltaici in esercizio.

Come si interpreta una differenza di temperatura (ΔT) durante un rilievo?

Le soglie di ΔT classificano le anomalie: 1-10 °C richiede monitoraggio, 11-25 °C un intervento pianificato, oltre 25 °C un intervento immediato secondo UNI EN ISO 18434-1:2018.

Quanto tempo richiede un rilievo termografico tipo in un edificio residenziale?

Un rilievo su un appartamento di 80-100 m² richiede circa 2-3 ore sul campo, con report consegnato entro una settimana, identificando perdite termiche fino al 30% della dispersione totale.
